Przekaźnik czasowy do podnośników dwukolumnowych – II238

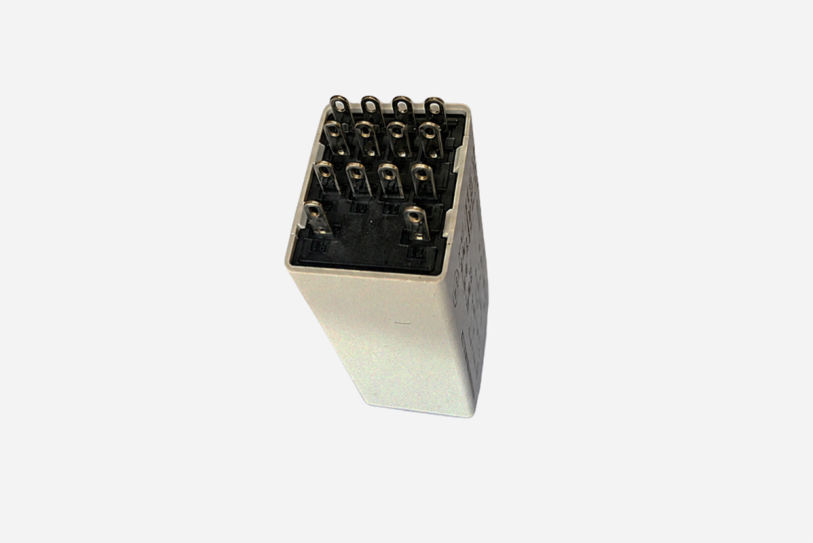

Przekaźnik czasowy II238, 24 V DC, do sterowania podnośnikami Kroemer

Przekaźnik czasowy II238 jest odpowiednią częścią zamienną do elektrycznego układu sterowania wybranych podnośników Kroemer. Odpowiada za czasowo sterowane procesy przełączania i umożliwia kontrolowane opóźnianie określonych operacji elektrycznych.

Wymagany czas opóźnienia ustawia się za pomocą bocznego pokrętła. Przekaźnik pracuje z napięciem sterującym 24 V DC i posiada cztery styki przełączne. Termiczny prąd ciągły wynoszący 5 A umożliwia niezawodne zastosowanie w układzie sterowania podnośnika.

Uszkodzony lub niesprawny przekaźnik czasowy może powodować, że poszczególne procesy przełączania będą wykonywane nieprawidłowo, zbyt wcześnie, zbyt późno albo nie będą wykonywane wcale. Model II238 nadaje się zatem do wymiany istniejącego elementu i przywrócenia prawidłowego działania układu elektrycznego.

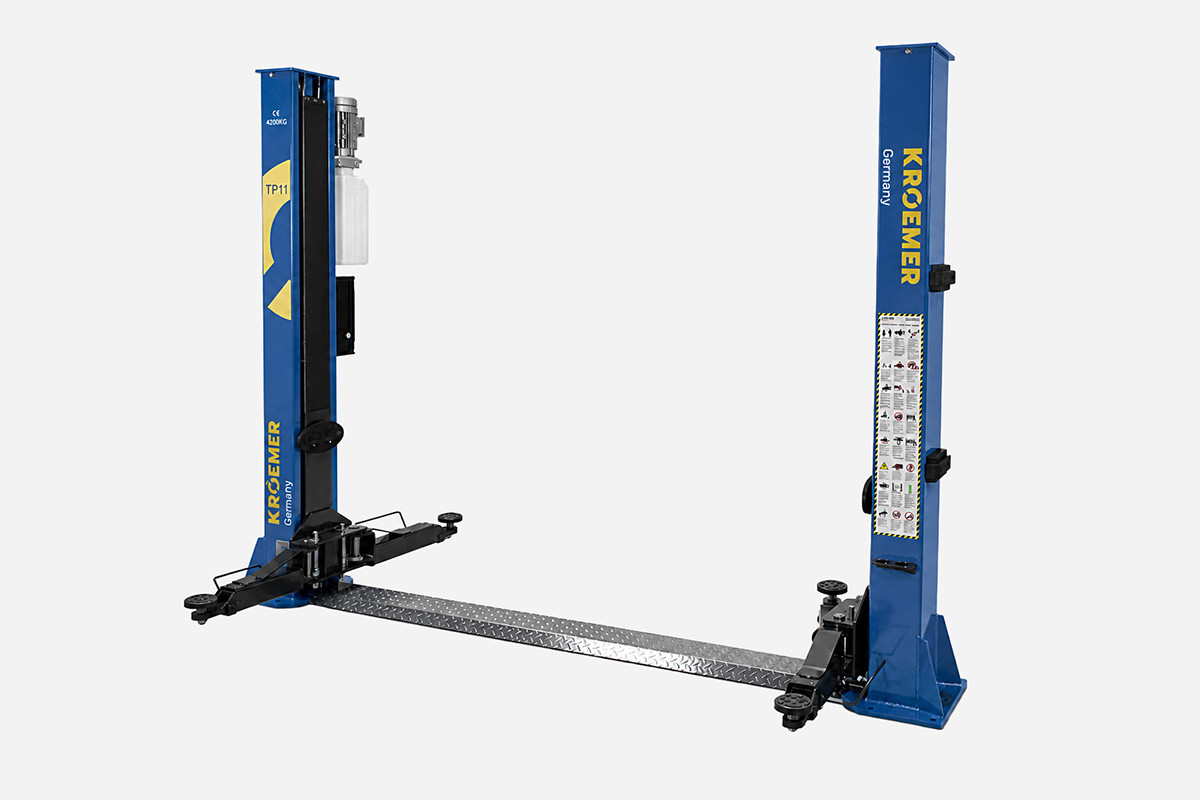

Przekaźnik czasowy jest odpowiedni do modeli Kroemer XX75, TP11, TP22, TP52 i TP78. Przed zamówieniem należy porównać oznaczenie modelu, napięcie sterujące, układ zacisków oraz dane techniczne z zamontowanym przekaźnikiem.

Cechy produktu

• Przekaźnik czasowy do układów sterowania podnośników Kroemer
• Napięcie sterujące: 24 V DC
• Regulowany czas opóźnienia za pomocą bocznego pokrętła
• Cztery styki przełączne
• Termiczny prąd ciągły: 5 A
• Odpowiedni do wymiany w przypadku uszkodzenia lub awarii
• Obsługuje czasowo sterowane procesy przełączania
• Pasuje do XX75, TP11, TP22, TP52 i TP78
• Dostarczany jako pojedynczy przekaźnik czasowy

Dane techniczne

• Numer artykułu/SKU: II238
• Model: JSZ6-4
• Element: Przekaźnik czasowy
• Napięcie sterujące: 24 V DC
• Termiczny prąd ciągły (Ith): 5 A
• Układ styków: 4 styki przełączne
• Liczba zacisków: 14
• Zdolność łączeniowa AC-15 przy 240 V: 0,75 A
• Zdolność łączeniowa AC-15 przy 415 V: 0,47 A
• Zdolność łączeniowa DC-13 przy 220 V: 0,27 A
• Czas opóźnienia: Regulowany
• Norma: GB/T 14048.5
• Pasuje do: Kroemer XX75, TP11, TP22, TP52 i TP78

Ważna informacja

Prace przy instalacji elektrycznej podnośnika mogą być wykonywane wyłącznie przez wykwalifikowanego specjalistę. Przed wymianą podnośnik należy całkowicie odłączyć od napięcia i zabezpieczyć przed przypadkowym ponownym włączeniem.

Podłączenie elektryczne oraz ustawienie przekaźnika czasowego musi wykonać wykwalifikowany elektryk zgodnie ze schematem elektrycznym podnośnika. Przed montażem należy w szczególności porównać napięcie sterujące, układ styków oraz numery zacisków z istniejącym elementem.
